нет в наличии
Завод Копир
СЦБ-35Р.01ч Разъем гнездовой 35 пин
Кол-во
Цена
1+
360,50
10+
300,50
25+
252,50
50+
198,50
75+
144,00
Сопутствующие материалы
|
Завод Копир
СЦБ-35Вч Разъем штыревой 35 пин
нет в наличии
Количество контактов
35 контакта(-ов)
Тип
Штыревой Комбинированный
Сечение проводов
0.5-2.5 мм2
|
1+ 398,50 10+ 332,00 25+ 279,00 50+ 219,50 |
|
Завод Копир
Ф57.190.875 Адаптер для разъемов серии СЦБ-35
нет в наличии
Тип
Адаптер
Материал
Полиамид
Цвет
Черный
|
1+ 55,00 10+ 46,00 25+ 38,50 50+ 30,50 |
|
Завод Копир
Ф58.939.019 Фиксирующая гайка для трубки NW22
нет в наличии
Тип
Фиксирующая гайка
Материал
Полиамид
Цвет
Черный
|
1+ 44,50 25+ 37,00 50+ 31,00 100+ 24,50 |
|
Завод Копир
Ф57.860.018 Уплотнительная втулка D27
нет в наличии
Тип
Уплотнительное кольцо
D внутренний
23.5 мм
D наружный
27 мм
|
1+ 76,00 10+ 63,50 25+ 53,50 50+ 42,00 |
Аналоги
|
Завод Копир
СЦБ-35Рч Разъем гнездовой 35 пин
нет в наличии
Количество контактов
35 контакта(-ов)
Тип
Гнездовой комбинированный
Сечение проводов
0,5-2,5 мм2
|
1+ 364,50 10+ 304,00 25+ 255,50 50+ 201,00 |
Техническая информация
О товаре
Производитель
Завод Копир
Номер по каталогу производителя
Ф5.3723.014
Код заказа
Ф5.3723.014
Обзор продукта
Ф5.3723.014 черная (СЦБ-35Р.01ч) Разъем гнездовой 35 пин, производитель: Завод Копир, серия СЦБ. Является полным аналогом разъема Schlemmer 7812218, но, в отличии от разъемов Schlemmer, предлагается в различной цветовой гамме. Может использоваться совместно с адаптерами и уплотнителями для подсоединения к гофрированной трубе NW22 или NW17.
- производитель: Завод Копир
- Обозначение АО "Завод Копир": Ф5.3723.014
- тип разъема: гнездовой комбинированный
- серия: СЦБ, аналог для разъема 7812218 Schlemmer
- соединение: байонетное
- герметичный
- количество контактов: 35
- тип контактов: гнездовые AMP, Schlemmer, Lear совместно с уплотнителями
- сечение используемых проводов: 0,5-2.5 мм2
- цвет: черный
- может использоваться совместно с адаптерами и уплотнителями для подсоединения к гофрированной трубе NW22 или NW17.
- применение: автомобильный разъём
- размер заводской упаковки: 170 шт
- продажа кратно: 1 шт
ТЕХНИЧЕСКАЯ ДОКУМЕНТАЦИЯ

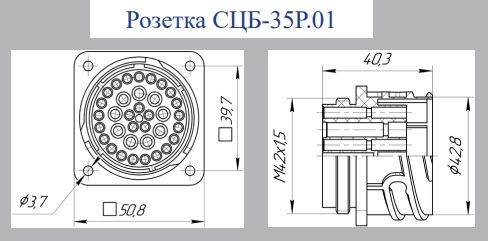

Страница из каталога разъемов СЦБ-35 с чертежами
Информация об изделии
Количество контактов
35 контакта(-ов)
Тип
Гнездовой комбинированный
Сечение проводов
0,5-2,5 мм2
Материал
Полиамид
Цвет
Черный
Производитель
Завод Копир
Серия
СЦБ
Диапазон сечений провода
0.5-2.5 мм2
Температура использования
от -55 до +125 С
Вид разъема
Герметичный
Кабельный
Под обжим
Прямой
Кабельный
Под обжим
Прямой
Соединение
Байонетное
Сечения используемых проводов
0.5 мм2 (AWG 20)
0.75 мм2 (AWG 18)
1.0 мм2 (AWG 16)
1.5 мм2
2.0 (AWG 14)
2.5 мм2 (AWG 12)
0.75 мм2 (AWG 18)
1.0 мм2 (AWG 16)
1.5 мм2
2.0 (AWG 14)
2.5 мм2 (AWG 12)
